あなたはどんなＣＮＣプラズマパイプ自動切断機をお探しですか？

本装置で枝管加工、主管（母管）穴加工するには、パイプを装着した後、ティーチング無しでタッチパネルの切断諸元パラメータを１５秒程度で設定でき、ワンタッチ起動ですばやくプラズマ切断（1分～２分）ができます。

手作業（型紙墨入れ＋切断時間）から見れば、1/60以下に短縮でき、しかも断然きれいに仕上がります。

動画、切断仕様、装置（機種）詳細は、右下釦をクリックしてください。

通常のノコギリ型切断機は直線しか切れませんが、当社のプラズマ切断機は曲線や斜め線など、主幹パイプへの突き合わせに応じたどんな形状にも枝管を切断する事ができます。

動画：プラズマ枝管・母管切断加工（SUS１００Ａ）

動画：プラズマ母管連続５個穴明け加工

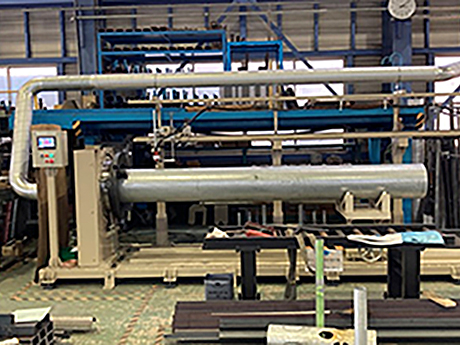

動画：CNCプラズマパイプ切断機

＜大型切断機＞加工パイプ
①径80A～800A②パイプ長100～6000mm

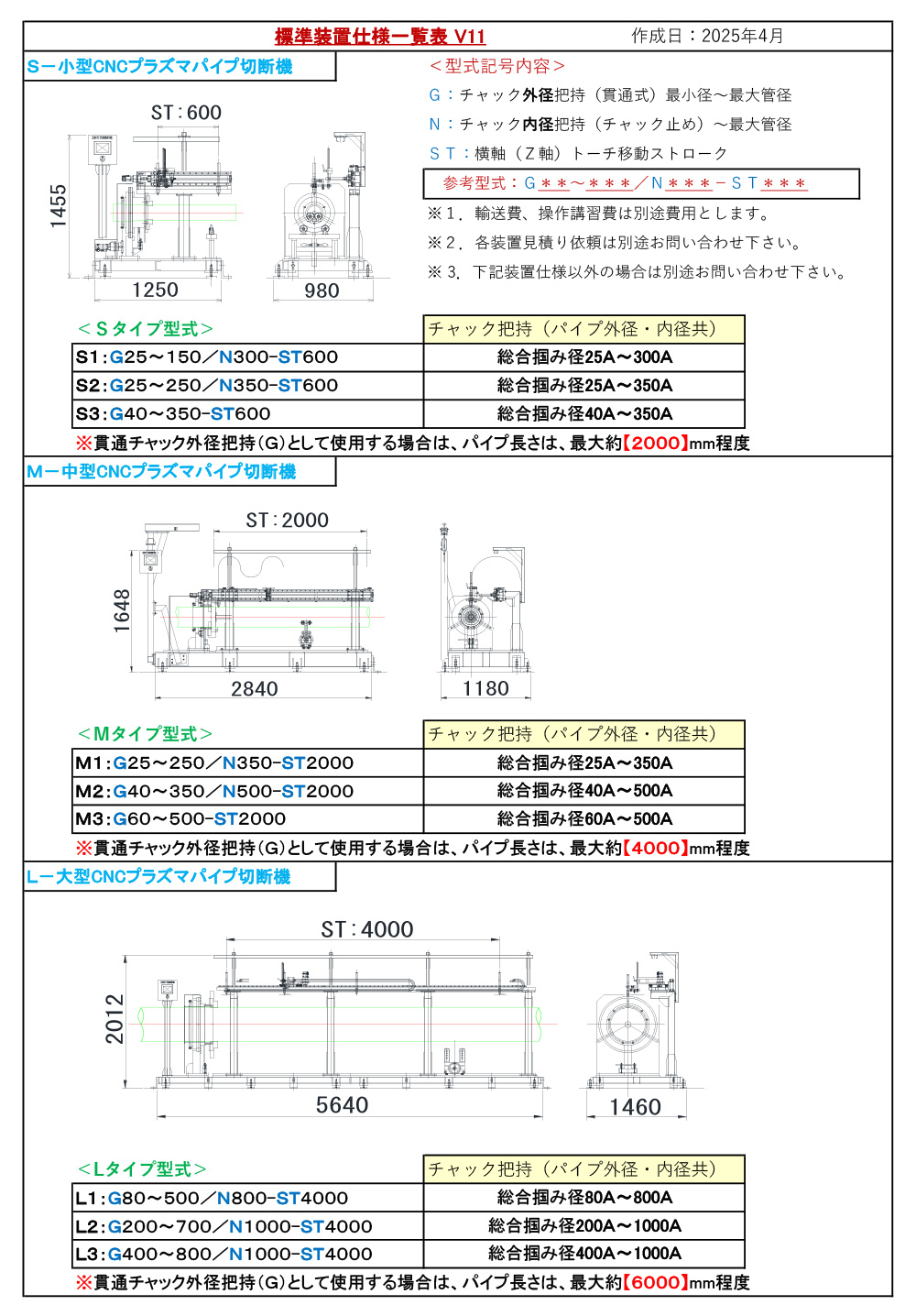

詳細は、仕様一覧表参照のこと

■　切断機能
①枝管、②母管（連続切断可）、③エルボースタンション

＜特徴紹介＞

パイプ配管（ＳＵＳ，ガス鋼管）に使用される管端接合部の形状をコンピュータ演算により自動的に計算し即座に切断します。
手作業によるガス切断に比べて、作業準備として必要な型紙作成、墨入れ、ケガキ等の面倒な作業を省いて自動切断が行えるので、トータル１時間ほどの作業が本装置では３分程度で切断できます。
操作方法はタッチパネルでパイプ径、長さ、厚み、垂直／斜め等の切断方式、その他必要な切断諸元を１分ほどかけて設定するだけで簡単に起動できます。
母管の穴明け切断に関しては、５個まで一度の設定をすることにより連続で自動切断ができます。
※連続切断の個数設定はオプション仕様として1０個迄可能ですが、それ以上の場合は、相談に応じます。
装置の給油等メンテナンスは、ほぼ必要有りません。
プラズマによる切断カス、余材管、埃等を使用後は清掃してお使い頂ければ幸いです。

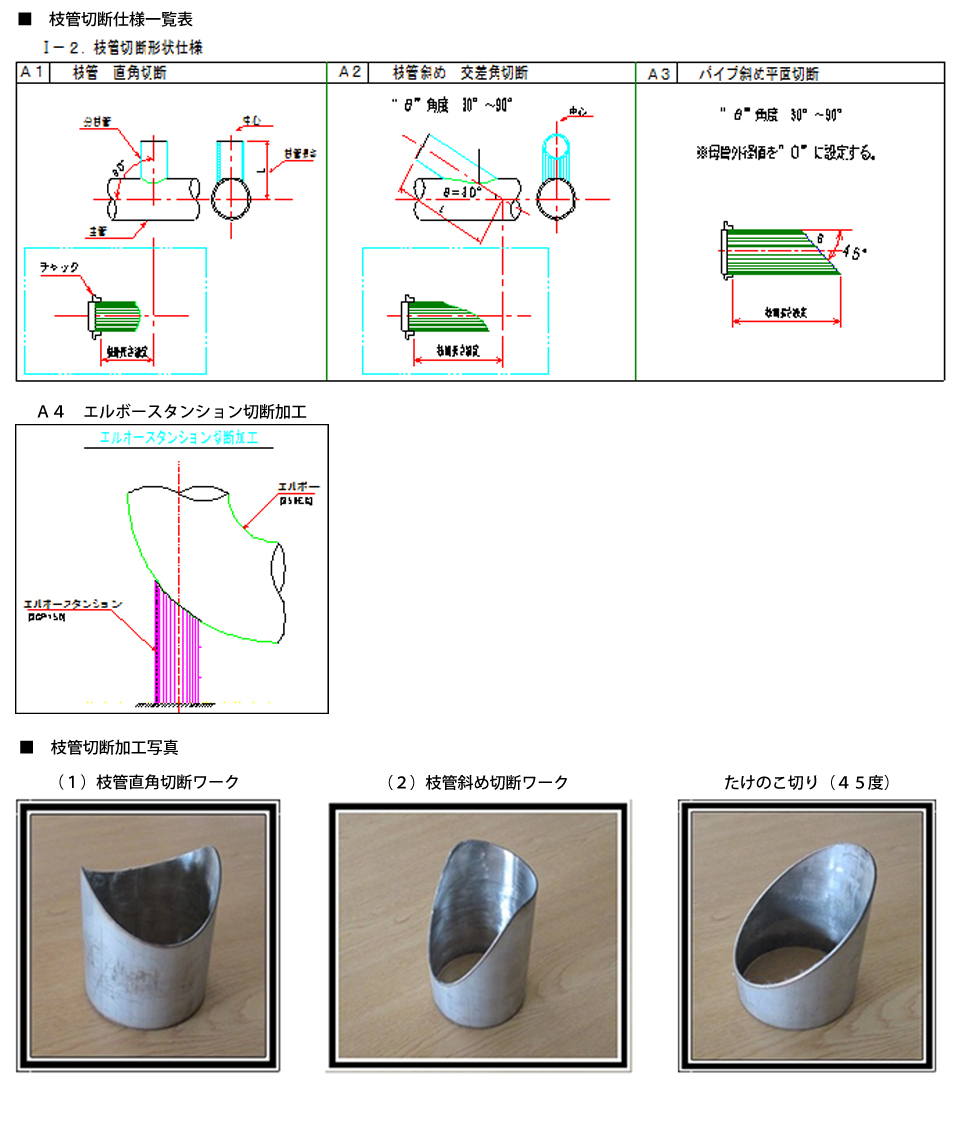

■　枝管ワーク切断加工仕様

■　取り扱い操作概要
簡単操作・スピーディー・高精度切断

主管パイプに接合される枝管端部の形状軌跡を簡単な設定のみで自動で計算しサーボモータ－Ｘ－Ｚ軸制御によりプラズマ高速切断します。
手作業、機械式等に比べて段取り、手間が格段に省けて効率作業です。

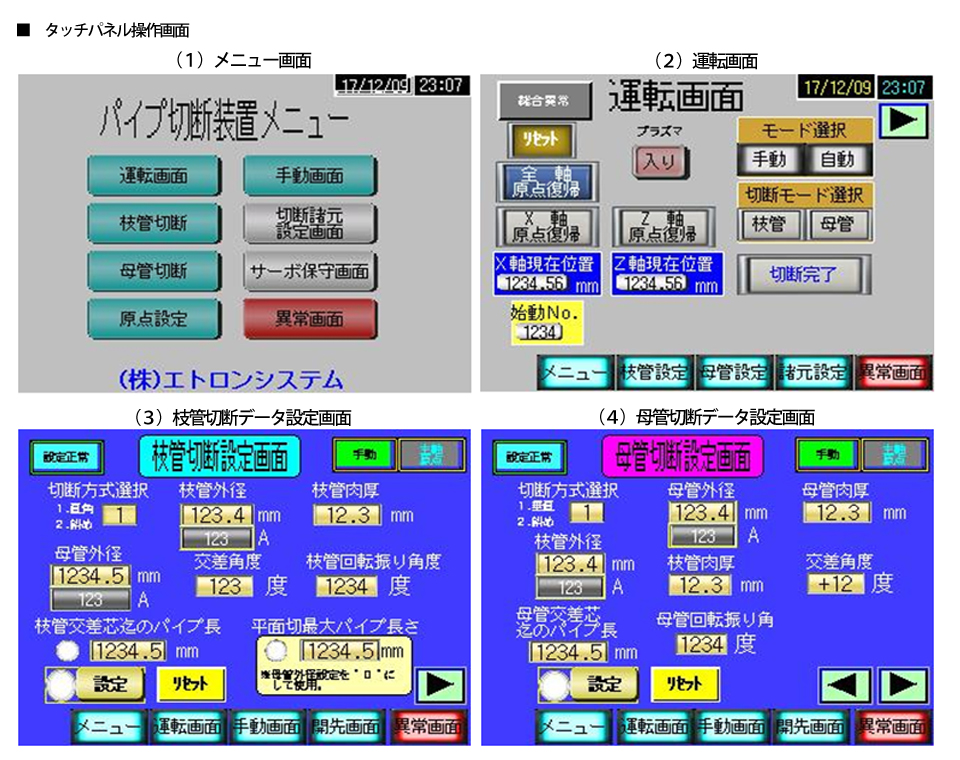

設定操作はタッチパネルで、基本的に切断タイプ（１．直角　２．斜め　３．偏芯）、枝管外径、肉厚、主管外径、交差角度（３０°～８９°任意１°単位）、偏芯量等テンキー操作の設定入力だけで切断形状軌跡を自動計算し切断出来ます。
上記以外のティーチング入力は一切必要無く、ワンタッチ起動操作が出来ます。
お客様の要望により、上記仕様以外でオプションが必要な場合は、別途ご相談させて頂きます。主管穴明け切断はオプション仕様です。

切断形状リスト図

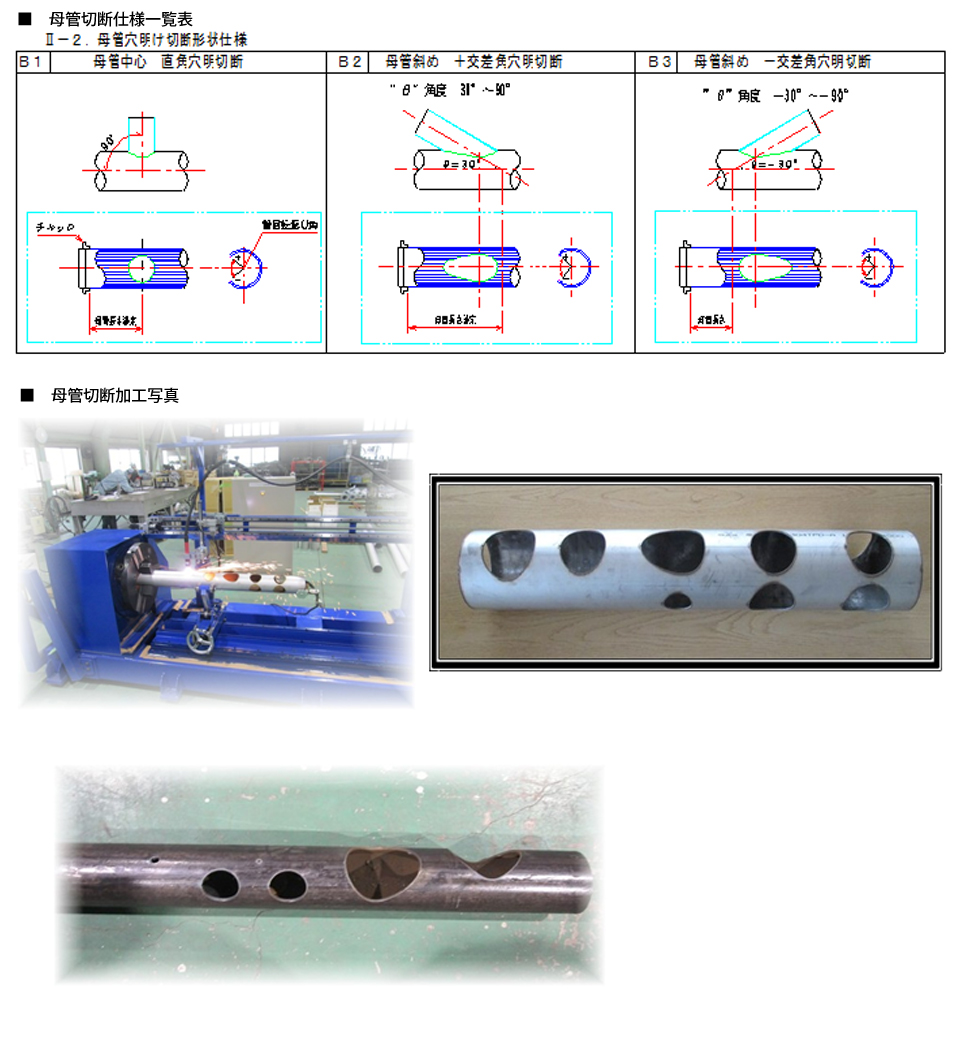

■　母管ワーク切断加工仕様
